Termoakustik Isı Pompaları: Çalışma Prensibi, Sistem Bileşenleri ve Konvansiyonel Isı Pompalarıyla Karşılaştırması

Ses Dalgalarıyla Isıtma ve Soğutmanın Geleceği mi?

Özet

Termoakustik ısı pompaları, yüksek genlikli akustik (ses) dalgalarının bir rezonatör içinde çalışma gazında oluşturduğu basınç ve hacim salınımlarını kullanarak ısı transferi sağlayan, hareketli mekanik parça sayısı en aza indirilmiş bir ısıtma-soğutma teknolojisidir. Konvansiyonel buhar sıkıştırmalı sistemlerin aksine, dolaşımlı bir soğutucu akışkana ve kompresöre ihtiyaç duymazlar; bunun yerine bir akustik sürücü (hoparlör benzeri bir eyleyici) tarafından üretilen ses enerjisi, gözenekli bir yapı olan “yığın” veya “rejeneratör” üzerinden ısı pompalama işine dönüştürülür. Bu derleme yazıda, termoakustik ısı pompalarının fiziksel çalışma prensibi, temel sistem bileşenleri, duran dalga ve ilerleyen dalga tipi konfigürasyonları ile konvansiyonel ısı pompalarına kıyasla sundukları avantaj ve dezavantajlar; şemalar ve karşılaştırmalı tablolar eşliğinde ele alınmaktadır.

1. Giriş

Isıtma, soğutma ve iklimlendirme sektörü küresel enerji tüketiminin ve sera gazı emisyonlarının önemli bir bölümünden sorumludur. Bugün yaygın olarak kullanılan buhar sıkıştırmalı ısı pompaları yüksek verimli ve olgun bir teknoloji olsa da, iki temel kısıtla karşı karşıyadır: (i) çoğu zaman yüksek küresel ısınma potansiyeline (GWP) sahip sentetik soğutucu akışkanların kullanımı ve olası sızıntı riski, (ii) kompresör gibi hareketli, aşınan ve periyodik bakım gerektiren mekanik bileşenlere bağımlılık. Bu kısıtlar, alternatif ısı pompalama yöntemlerine olan ilgiyi artırmıştır.

Termoakustik ısı pompaları, 20. yüzyılın ikinci yarısında temelleri atılan ve son otuz yılda hızla gelişen termoakustik biliminin bir uygulamasıdır. Bu sistemler; hareketli parça sayısının azlığı, çevre dostu çalışma gazları kullanabilmesi ve basit mekanik yapısı nedeniyle özellikle düşük bakım ve yüksek güvenilirlik gerektiren niş uygulamalarda (uzay araçları, kriyojenik soğutma, doğalgaz sıvılaştırma gibi) dikkat çekmektedir. Ancak halen ticarileşme ve verim açısından konvansiyonel sistemlerin gerisindedir.

2. Termoakustik Etkinin Fiziksel Temeli

Termoakustik etki, bir ses dalgasının bir gaz ortamında yayılırken gazın yerel olarak sıkışıp genleşmesi sonucunda sıcaklık salınımları oluşturması olgusuna dayanır. Bir ses dalgası geçtiğinde, gaz parçacıkları hem yer değiştirir (salınımlı hareket) hem de basınç dalgasıyla eş zamanlı olarak sıkışıp genleşir. İdeal bir gazda adyabatik sıkışma sıcaklığı artırırken, genleşme sıcaklığı düşürür.

Bu salınımlı sıcaklık değişimi tek başına yararlı bir ısı pompalama etkisi yaratmaz; çünkü gaz parçacığı ısındığı noktadan soğuduğu noktaya geri döner ve net bir ısı taşınımı oluşmaz. Termoakustik ısı pompalarında bu sorunu aşmak için gaz, dar kanallardan oluşan gözenekli bir katı yapı olan “yığın” (stack) ya da “rejeneratör” içinden geçirilir. Kanal duvarlarıyla gaz arasındaki sınırlı ısı alışverişi sayesinde, gaz parçacığının salınım hareketi boyunca yerel duvar sıcaklığı ile kendi sıcaklığı arasında küçük bir faz farkı oluşur. Bu faz farkı, art arda gelen çok sayıda gaz paketinin “kova zinciri” (bucket-brigade) benzeri bir mekanizmayla ısıyı bir uçtan diğerine adım adım taşımasını sağlar; sonuçta yığının bir ucu soğurken diğer ucu ısınır.

Bu işlemi tersine çevirmek de mümkündür: Yığının iki ucu arasında dışarıdan bir sıcaklık farkı uygulanırsa, sistem bu sefer akustik enerji üretir (termoakustik motor/jeneratör modu). Bu derlemenin odağı, akustik enerjinin ısı pompalamak için kullanıldığı “termoakustik ısı pompası / soğutucu” modudur.

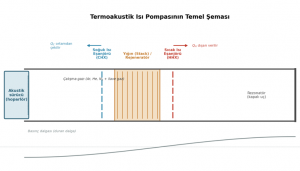

2.1. Temel Sistem Bileşenleri

• Akustik sürücü: Genellikle bir hoparlör diyaframı, lineer motor veya piezoelektrik eyleyici olup elektrik enerjisini yüksek genlikli akustik dalgaya dönüştüren tek hareketli parçadır.
• Rezonatör tüpü: İçindeki çalışma gazında istenen frekansta duran veya ilerleyen dalganın oluşmasını sağlayan, boyutları hassas biçimde ayarlanmış kapalı veya halka şeklinde bir kanaldır.
• Yığın / rejeneratör: Çok sayıda ince paralel kanaldan oluşan (seramik petek, örgülü tel ağ veya paralel plakalar şeklinde) gözenekli yapı; ısı pompalama işleminin gerçekleştiği bölgedir.
• Sıcak ve soğuk ısı eşanjörleri (HHX / CHX): Yığının iki ucuna yerleştirilerek üretilen ısıyı sisteme dışarıdan verilen veya alınan ısıl yüke aktaran bileşenlerdir.
• Çalışma gazı: Genellikle argon, helyum, azot veya bunların karışımları gibi kimyasal olarak kararlı, çevreye zararsız, düşük viskoziteli soy gazlar tercih edilir.

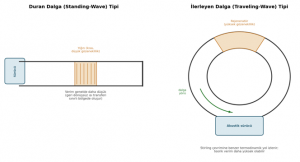

3. Sistem Konfigürasyonları: Duran Dalga ve İlerleyen Dalga Tipleri

Termoakustik sistemler, rezonatör içindeki akustik dalganın karakterine göre iki ana grupta incelenir. Duran dalga (standing-wave) tipi sistemlerde, düz ve bir ucu kapalı bir rezonatör tüpü kullanılır; sürücü tarafından uyarılan dalga tüpün kapalı ucundan yansıyarak gelen dalgayla üst üste biner ve sabit konumlu basınç düğümleri/karınları oluşur. Bu yapı basit ve üretimi kolay olmakla birlikte, ısı transferinin geri dönüşümsüz (irreversibl) karakterde gerçekleşmesi nedeniyle termodinamik verimi sınırlıdır.

İlerleyen dalga (traveling-wave) tipi sistemlerde ise halka şeklinde kapalı bir devre kullanılır ve dalga rejeneratör boyunca tek yönde ilerler. Bu konfigürasyon, gaz parçacıklarının bir Stirling çevrimine benzer şekilde sıkışma, ısı alışverişi, genleşme ve tekrar ısı alışverişi aşamalarından geçmesini sağladığından, teorik olarak duran dalga tipine göre daha yüksek verim potansiyeli sunar. Buna karşılık halka geometrisi ve akış direncinin kontrolü gibi ek mühendislik zorlukları getirir.

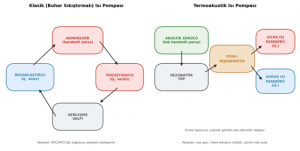

4. Konvansiyonel Isı Pompalarıyla Karşılaştırma

Buhar sıkıştırmalı ısı pompalarında ısı pompalama işlemi; bir kompresör, yoğuşturucu, genleşme valfi ve buharlaştırıcıdan oluşan kapalı bir çevrimde, faz değiştiren bir soğutucu akışkan aracılığıyla gerçekleştirilir. Kompresör mekanik iş yaparak akışkanı sıkıştırır, akışkan yoğuşturucuda yoğuşarak ısı verir, genleşme valfinde basıncı düşürülür ve buharlaştırıcıda buharlaşarak ortamdan ısı çeker. Termoakustik ısı pompasında ise aynı işlev, hareketli mekanik parça yerine akustik enerji ve sabit bir çalışma gazı ile sağlanır.

4.1. Karşılaştırmalı Özet Tablosu

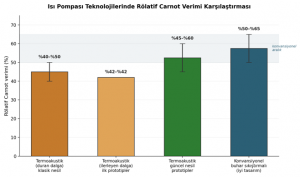

5. Performans Karşılaştırması: COP ve Carnot Verimi

Termodinamiğin ikinci yasası gereği hiçbir ısı pompası teknolojisi, çalıştığı sıcak ve soğuk uç sıcaklıkları tarafından belirlenen Carnot COP değerini aşamaz; bu sınır teknolojiden bağımsızdır. Bu nedenle termoakustik sistemlerin gerçek performansını değerlendirmek için mutlak COP değil, “rölatif Carnot verimi” (elde edilen COP’un Carnot COP’a oranı) daha anlamlı bir ölçüttür. İlerleyen dalga (traveling-wave) tipi termoakustik sistemler, teorik verimi Carnot çevrimine eşit olan ters Stirling çevrimine dayandığından, prensipte konvansiyonel sistemlerle aynı teorik tavana sahiptir; pratikte aradaki farkı belirleyen ise mühendislik kayıplarıdır.

Nitekim son dönemde yayımlanan çalışmalarda bu yakınlaşma sayısal olarak da görülmektedir. Endüstriyel atık ısı geri kazanımı için geliştirilen bir ilerleyen dalga termoakustik ısı pompası prototipinde, 40-70°C atık ısı kaynağından 120-150°C çıkış sıcaklığına pompalama yapılırken %50-60 rölatif Carnot verimi elde edilmiştir; aynı sistem daha ılıman koşullarda (4,8-13,5°C kaynak, 50°C çıkış) 4,73 gibi yüksek bir COP değerine ulaşabilmektedir. Düşük sıcaklık uygulamaları için geliştirilen bir termoakustik Stirling tipi ısı pompası ise -28°C ortam sıcaklığında dahi 1,78 COP ile çalışabilmiş; ultra yüksek sıcaklık hedefli bir başka prototip -20°C ortamda 2,41 COP ve %46,2 rölatif Carnot verimine, 67°C kaynak sıcaklığında ise 214°C çıkış sıcaklığına ulaşarak %45,2 rölatif Carnot verimi elde etmiştir.

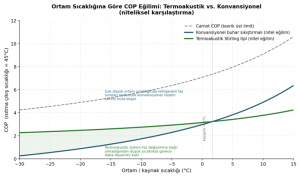

5.1. Ortam Sıcaklığına Bağlı Davranış Farkı

Termoakustik sistemlerin öne çıkan bir özelliği, rölatif Carnot veriminin ortam sıcaklığı düştükçe veya ısıtma sıcaklığı arttıkça artma eğiliminde olmasıdır; bu davranış, konvansiyonel buhar sıkıştırmalı çevrimin tam tersidir. Konvansiyonel sistemler, soğutucu akışkanın fiziksel özelliklerine bağlı basınç ve faz sınırları nedeniyle çok düşük ortam sıcaklıklarında verimli çalışamaz. Termoakustik sistemlerde çalışma gazı (örneğin helyum) faz değişimi geçirmediğinden, sistem geniş bir sıcaklık aralığında erişilebilir kalmaktadır.

Bu eğilimin pratik sonucu şudur: ılıman iklim koşullarında (küçük sıcaklık farkı) güncel termoakustik prototipler artık konvansiyonel sistemlerin performans bandına girmiş durumdadır. Buna karşılık çok düşük ortam sıcaklıkları, yüksek sıcaklık farkı gerektiren endüstriyel prosesler veya konvansiyonel sistemlerin zaten zorlandığı özel koşullarda termoakustik teknoloji şimdiden avantajlı olabilmektedir — mutlak COP değeri düşük görünse de, o koşulda konvansiyonel bir alternatif çoğu zaman hiç çalışmamakta veya çok daha düşük performansla çalışmaktadır. Genel amaçlı, ılıman iklimli, orta ölçekli konut uygulamalarında konvansiyonel sistemleri açık farkla geçebilmek için ise rejeneratör kayıplarının azaltılması, akustik-ısıl dönüşüm verimliliğinin artırılması ve malzeme optimizasyonu gibi alanlarda mühendislik olgunlaşmasının sürmesi gerekmektedir.

Çok kısa özetle, termoakustik ısı pompalarının konutlarda konvansiyonel inverter ısı pompalarını geçebilmesi için şu mühendislik çalışmalarına ihtiyaç vardır:

• Verim artışı: Rejeneratör ve rezonatör tasarımlarını optimize ederek COP/SCOP değerlerini yükseltmek.
• Kompaktlaştırma: Büyük akustik hacimleri küçültmek, yüksek güç yoğunluğu elde etmek.
• Gelişmiş ısı eşanjörleri: Mikrokanallı ve düşük kayıplı eşanjörler geliştirmek.
• Akıllı kontrol: Değişken frekanslı ve yük takibi yapabilen akustik kontrol sistemleri kullanmak.
• Yeni çalışma gazları: Helyum bazlı optimize gaz karışımları ile performansı artırmak.
• Akustik kayıp azaltma: Viskoz, termal ve türbülans kaynaklı kayıpları düşürmek.
• Düşük maliyetli üretim: Seri üretime uygun 3D baskı ve gelişmiş imalat teknikleri geliştirmek.
• Uzun ömürlü hareketli parçasız tasarım: Bakım ihtiyacını minimuma indirmek.

6. Avantajlar

• Çevre dostu çalışma gazı: Argon, helyum gibi sıfıra yakın küresel ısınma potansiyeline (GWP) ve ozon tüketme potansiyeline (ODP) sahip gazlar kullanılabilir; sentetik soğutucu akışkan gereksinimi ortadan kalkar.
• Az sayıda hareketli parça: Kompresör, valf gibi aşınan bileşenlerin yokluğu, teorik olarak daha uzun ömür, daha az bakım ve daha yüksek güvenilirlik sağlar.
• Yağsız çalışma: Sistemde yağlama gerektiren mekanik temas olmadığından yağ kaybı, yağ taşınımı gibi verim düşürücü sorunlar yaşanmaz.
• Basit ve modüler yapı: Temel bileşenler (tüp, yığın, ısı eşanjörleri, sürücü) nispeten basittir; farklı ölçek ve uygulamalara uyarlanabilir.
• Kriyojenik ve özel uygulamalara uygunluk: Titreşim ve elektromanyetik gürültüye duyarlı ortamlarda (uzay araçları, hassas ölçüm cihazları, süperiletken sistemler) tercih edilebilir.
• Farklı enerji kaynaklarıyla uyum: Termoakustik motor-soğutucu kombinasyonları, atık ısı veya güneş enerjisi gibi kaynaklarla doğrudan tahrik edilebilecek şekilde tasarlanabilir.

7. Dezavantajlar

• Düşük verim: Günümüz termoakustik ısı pompası prototipleri, optimize edilmiş buhar sıkıştırmalı sistemlerin COP değerlerine genellikle ulaşamamaktadır.
• Yüksek akustik basınç seviyeleri: Verimli çalışma için gerekli yüksek genlikli ses dalgaları, ciddi akustik izolasyon ve titreşim önlemleri gerektirebilir.
• Sınırlı ticarileşme: Teknoloji ağırlıklı olarak laboratuvar ve prototip aşamasındadır; büyük ölçekli seri üretim ve saha tecrübesi kısıtlıdır.
• Malzeme ve tasarım hassasiyeti: Rezonatör boyutları, yığın gözeneklilik oranı ve çalışma frekansı arasındaki hassas uyum, tasarım ve üretim toleranslarını zorlaştırır.
• Güç yoğunluğu: Birim hacim başına aktarılabilen ısı miktarı, mevcut kompresör teknolojilerine kıyasla genellikle daha düşüktür; bu da büyük kapasiteli uygulamalarda hacimsel dezavantaj yaratabilir.
• Elektroakustik dönüşüm kayıpları: Elektrik enerjisinin akustik enerjiye, ardından ısıl enerjiye çevrilmesi sırasında art arda gelen dönüşüm kayıpları toplam sistem verimini sınırlar.

8. Güncel ve Potansiyel Uygulama Alanları

Termoakustik soğutucular; doğalgazın sıvılaştırılması, elektronik ekipmanların ve süperiletken sistemlerin kriyojenik soğutulması, uydu ve uzay araçlarında titreşimsiz soğutma ihtiyacı gibi alanlarda araştırma ve pilot uygulama düzeyinde kullanılmaktadır. Isıtma tarafında ise atık ısı geri kazanımı ile birleştirilmiş termoakustik motor-ısı pompası kombinasyonları, endüstriyel proseslerde düşük sıcaklıklı atık ısının daha yüksek sıcaklıklı faydalı ısıya dönüştürülmesi (ısı transformatörü işlevi) için araştırılmaktadır. Bina iklimlendirmesi gibi geniş ölçekli ticari uygulamalar için ise teknolojinin verim ve maliyet açısından daha da olgunlaşması beklenmektedir.

9. Sonuç

Termoakustik ısı pompaları, ses enerjisini ısı pompalama işine dönüştüren, hareketli mekanik parça sayısı en aza indirilmiş ve çevre dostu çalışma gazları kullanabilen özgün bir teknolojidir. Konvansiyonel buhar sıkıştırmalı sistemlere kıyasla düşük bakım ihtiyacı, uzun ömür potansiyeli ve sentetik soğutucu akışkan bağımlılığının ortadan kalkması gibi önemli avantajlar sunarken; düşük verim, yüksek akustik gürültü seviyeleri ve sınırlı ticarileşme düzeyi gibi dezavantajlarla da karşı karşıyadır. Malzeme bilimi, akustik tasarım optimizasyonu ve elektroakustik dönüştürücü teknolojilerindeki gelişmelerin, önümüzdeki yıllarda termoakustik sistemlerin özellikle niş ve özel uygulama alanlarındaki payını artırması beklenmektedir.

Kaynakça

Swift, G. W. (2002). Thermoacoustics: A Unifying Perspective for Some Engines and Refrigerators. Acoustical Society of America.

Ceperley, P. H. (1979). A pistonless Stirling engine — The traveling wave heat engine. Journal of the Acoustical Society of America.

Yazaki, T., Iwata, A., Maekawa, T., & Tominaga, A. (1998). Traveling wave thermoacoustic engine in a looped tube. Physical Review Letters.

Tijani, M. E. H., Zeegers, J. C. H., & de Waele, A. T. A. M. (2002). Design of thermoacoustic refrigerators. Cryogenics.

Backhaus, S., & Swift, G. W. (1999). A thermoacoustic-Stirling heat engine: Detailed study. Journal of the Acoustical Society of America.

Berson, A., Michard, M., & Blanc-Benon, P. (2008). Measurement of the acoustic velocity field in the stack of a thermoacoustic refrigerator. Cryogenics.

Emery, A. F., et al. (2009). The Prospects of Alternatives to Vapor Compression Technology for Space Cooling and Food Refrigeration. PNNL Technical Report.

Traveling-wave thermoacoustic high-temperature heat pump for industrial waste heat recovery (2014). Energy Conversion and Management / ScienceDirect.

Experimental study of an efficient low-temperature thermoacoustic Stirling heat pump (2025). International Journal of Refrigeration / ScienceDirect.

Dai, L., Chang, D., Luo, K., Sun, Y., Hu, J., & Luo, E. (2025). A ultra-high-temperature free-piston thermoacoustic Stirling heat pump capable of achieving above 200 °C. Applied Physics Letters, 127(14).
